AC/DC的反饋控制是什么？

電子百科|Electronic-encyclopedia|

2022-12-26 13:15:03 820

開關式AC/DC轉換器根據實際輸出的DC電壓值，并通過該電壓信息對開關元件進行控制，從而確保穩定實現規定的DC輸出。這種確認該輸出電壓值以控制開關元件的機制叫做反饋控制（FB控制）。

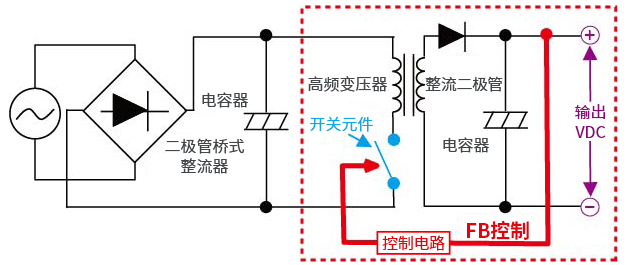

【開關方式電路結構示例】

反饋控制的示意圖

開關式AC/DC轉換器通過二極管電橋對AC電壓進行整流，再通過電容器實施平滑處理，將AC電壓轉換為DC電壓。然后，通過開關元件對該DC電壓進行斬波（ON/OFF）后，通過高頻變壓器降壓后傳遞到2次側，再利用電容器進行平滑處理，輸出規定的DC電壓（VDC）。
FB控制電路檢測實際輸出的該電壓值是否達到規定的目標電壓值。

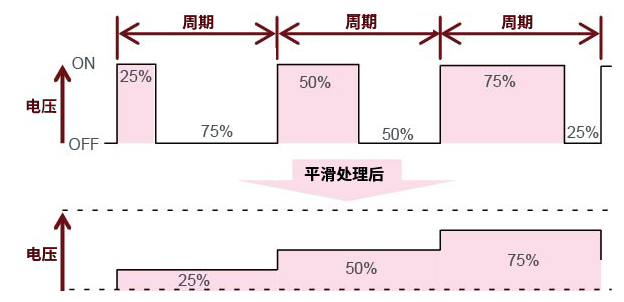

【經過平滑處理的輸出電壓示意圖】

實際輸出電壓值低于目標電壓值時，則會對開關元件進行控制，使ON時間變長。這樣，輸出電壓值就會上升。反之，高于目標電壓值時，則控制ON時間變短。
這樣，反饋控制電路常時對實際輸出電壓值進行確認，并根據該值調整開關元件的ON/OFF時間，確保目標輸出電壓值的穩定。
