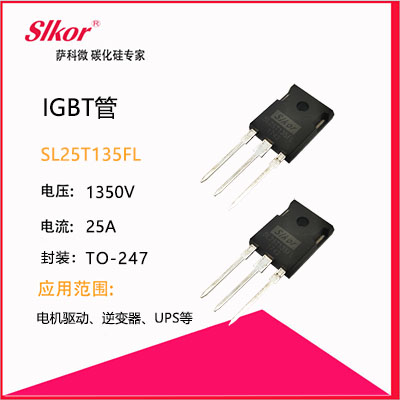

電磁爐中 IGBT的工作電壓為什么要選擇1200V電壓規格？

??220V市電的波動范圍是5%，加10%保險系數，為15%，220 X115%=253V，一般用265V交流電。經過整流濾波后，直流電壓就是公式圖×265= 374V。

??在電磁爐中， IGBT的負載是鍋底的線圈，它是一個感應器。當IGBT斷開時，線圈兩端將產生感應電壓，該感應電壓等于電源電壓并疊加在電源電壓上。此時，IGBT耐受的電壓就是374×2=748V。

??雖然體二極管在IGBT；有了續流效應，感應電壓很快就會被消耗掉，但是需要時間，雖然這個時間很短。考慮到電感回路的異常情況加上20%的保險系數，就是748×(1十20%)=898V。
??也就是說，VCES的809%是898V。那么，應該選擇的VCES值是898÷80%=1123V，選取1200V的電壓規格就是理所應當的了。

??以上為單管開關。如果是半橋或全橋電路，IGBT一般只承受一半的峰值電壓，所以可以選取600V 電壓規格的IGBT。但是，考慮到一個橋臂(半橋或全橋中的一個IGBT為橋的一個臂)出問題可能會讓另一個橋臂承受全部的峰值電壓，電壓規格對IGBT的導通壓降影響不大，如果成本要求不高，選用1200V 電壓規格就更為保險。如果采用的是VMOS，則一定會選600V電壓規格。
