在工業自動化、車載電子及高端儀器儀表中，24 V控制總線、CAN-FD、LIN、RS-485、24 V傳感器鏈路已普遍成為信號與供電共存的“生命線”。任何一次瞬態過壓——無論是靜電放電（ESD）、電纜放電（CDE）還是電快速瞬變（EFT）——都有可能擊穿昂貴的模擬前端或MCU。薩科微（slkormicro@slkormicro.com）推出SLPESD24VL1BA，以24 V反向工作電壓、26.7 V最小擊穿電壓、43 V超低鉗位電壓與50 pF最大結電容的組合，為24 V等級系統提供“零擊穿”級別的瞬態防護，同時7 μA超低漏電流確保長期在線不耗電。

薩科微Slkor靜電保護二極管SLPESD24VL1BA產品圖

1 核心使命：瞬態脈沖“最后一道閘”
SLPESD24VL1BA采用雙向TVS結構，在納秒級瞬態脈沖抵達敏感I/O之前，即可將能量安全泄放至地線。器件通過IEC 61000-4-2空氣±15 kV、接觸±8 kV認證，并通過IEC 61000-4-4（EFT）40 A（5/50 ns）測試，峰值脈沖功率高達350 W（8/20 μs），為24 V接口提供工業級可靠性。

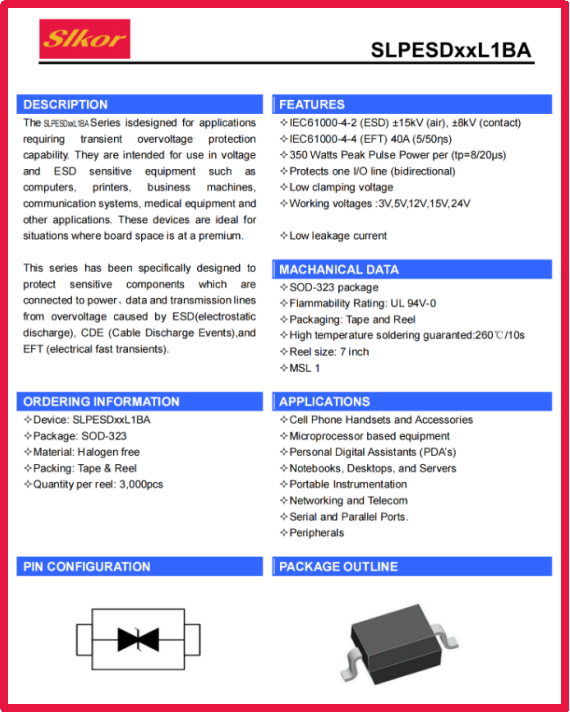

薩科微Slkor靜電保護二極管SLPESD24VL1BA規格書

2 *的保護窗口
? 反向工作電壓 VRWM = 24 V
? 最小反向擊穿電壓 VBR min = 26.7 V
該窗口保證24 V母線在最大28 V浪涌下不會誤觸發，同時在30 V以上的瞬態脈沖到達時迅速擊穿，避免被保護IC過壓失效。

薩科微Slkor靜電保護二極管SLPESD24VL1BA相關參數

3 超低鉗位電壓
數據手冊給出的最大鉗位電壓（VC@1 A）僅43 V，遠低于常見24 V系統IC 60 V耐壓裕度，可將沖擊應力降至最低，降低后續TVS級聯需求。

4 50 pF超低結電容
最大值 CJ = 50 pF（@ VR = 0 V，f = 1 MHz）
對于500 kbps~1 Mbps的CAN-FD、RS-485或24 V數字I/O，50 pF電容帶來的插入損耗<0.1 dB，確保信號邊沿完整、總線余量充足。

5 7 μA超低漏電流
最大值 IR = 7 μA（@ VR = 24 V，25 °C）
工業現場24 V系統常年在線，漏電流每降低1 μA即可為整機節省數百毫瓦功耗，SLPESD24VL1BA的7 μA指標滿足“全天候在線”的嚴苛需求。

6 SOD-323微型封裝
? 尺寸 1.7 mm × 1.25 mm × 1.0 mm
? UL 94V-0阻燃等級
? 7英寸卷帶，3000 pcs/盤，MSL 1
? 260 °C/10 s回流焊兼容
小尺寸可直接布局于DB9、M12、RJ45金屬屏蔽殼下方，縮短泄放路徑，降低寄生電感。

7 典型應用場景
? 工業控制：PLC 24 V DI/DO、CAN-FD總線、HART協議4-20 mA鏈路
? 車載電子：24 V車燈驅動、車載空調控制、卡車CAN節點
? 儀器儀表：24 V傳感器接口、便攜式數據采集器、工業相機I/O
? 通信與安防：PoE 24 V輔助供電口、DVR RS-485云臺控制線

8 設計要點與技術支持
PCB布局時，建議將SLPESD24VL1BA放置在連接器入口≤5 mm處，走線短而對稱；TVS地腳與機殼地直接相連，避免共用長地回路。

憑借24 V*保護窗口、43 V超低鉗位、50 pF結電容與7 μA漏電流，SLPESD24VL1BA在工業與車載24 V接口領域重新定義了“零擊穿”ESD防護標準，為下一代更可靠、更精簡、更節能的24 V系統提供堅實屏障。
