在數據傳輸邁向超高速時代的今天，USB Type-C接口憑借其強大的正反插便利性、高功率充電能力以及驚人的數據傳輸速率（如USB4的40Gbps），已成為消費電子、計算設備和汽車電子的核心樞紐。然而，這種高頻高速特性也讓接口變得極其脆弱，瞬間產生的數千伏靜電放電（ESD）脈沖足以燒毀精密的內部芯片?；A電子保護器件領域的創新者持續推動技術邊界，推出專為嚴苛環境設計的SLPESD0542U005超低電容ESD保護二極管，為高速USB Type-C接口構筑起一道隱形卻堅固的防線。

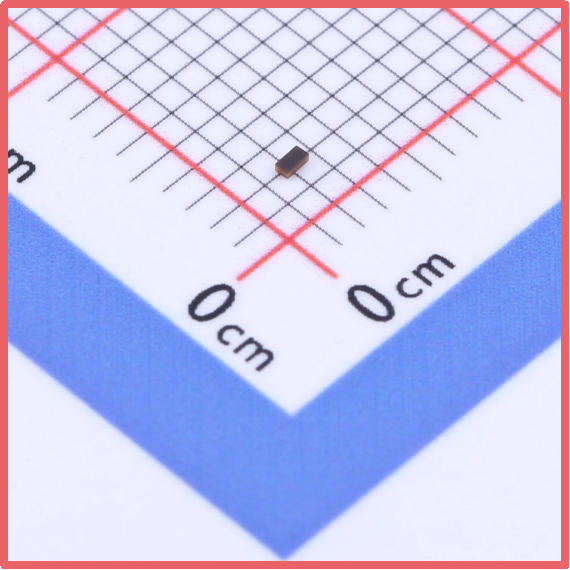

薩科微Slkor靜電保護二極管SLPESD0542U005產品圖

精密守護：性能參數解析

SLPESD0542U005的核心價值在其*的電氣參數中得以彰顯：

超低結電容 (CJ = 0.05 pF)：這是其作為高速接口“守護神”的基石。如此微小的電容值對高速差分信號（如USB 3.2/4、DisplayPort Alt Mode）造成的信號衰減和畸變幾乎可以忽略不計，確保10Gbps乃至40Gbps的數據流暢通無阻，高清視頻與海量文件傳輸的完整性得到根本保障。

*電壓防護 (VRWM = 5V, VC = 40V)： 5V的工作電壓*匹配USB Type-C的VBUS及數據線電平。當遭遇劇烈ESD沖擊（如人體放電模型HBM接觸8kV）時，其能在納秒級時間內將威脅電壓強力鉗制在40V的安全水平之下，為核心處理器、USB控制器及PHY芯片提供至關重要的生存空間。

*封裝與漏電控制 (0402, IR = 10nA)：采用微型0402封裝，極大地節省了寶貴的PCB空間，尤其適應Type-C接口緊湊的布局要求。10nA級的超低反向漏電流，有效避免了對敏感電路的能量損耗和潛在干擾，尤其適用于依賴電池供電的便攜設備。

薩科微Slkor靜電保護二極管SLPESD0542U005規格書

為何USB Type-C亟需SLPESD0542U005？

USB Type-C接口的開放性、高頻特性使其成為ESD侵襲的高危區域：

1. 高頻信號脆弱性：高速數據線對阻抗匹配和信號完整性要求極為苛刻，傳統高電容ESD器件會顯著劣化信號質量，引發誤碼。

2. 物理暴露風險：作為設備與外界連接的關鍵節點，接口金屬觸點極易在插拔過程中積累并導入靜電。

3. 系統級聯損壞威脅：一次成功的ESD擊穿可能沿著電路路徑損毀多個昂貴核心元件，導致整機失效。

SLPESD0542U005憑借其0.05pF的“隱形”特質，如同在數據線上嵌入了一個近乎無感的保護開關。它安靜地潛伏在線路中，對正常工作信號保持高度“透明”；一旦偵測到納秒級的高壓ESD尖峰，其內部PN結瞬間雪崩擊穿，形成低阻泄放通道，將毀滅性的能量快速導入大地（GND）。其優異的動態電阻特性確保了鉗位響應速度與效果，40V的VC參數為后級芯片提供了清晰的安全電壓裕量。

薩科微Slkor靜電保護二極管SLPESD0542U005相關參數

工程實現的關鍵考量

在電路設計中，為最大化SLPESD0542U005防護效能：

布局優先：務必將其放置在Type-C連接器信號引腳之后、且盡可能靠近引腳入口處，*時間攔截外部ESD侵入，形成“先防護后處理”的拓撲。

低阻抗接地：使用短而寬的走線將其接地端連接到純凈的PCB參考地平面，確保ESD能量得以高效泄放。

多線協同防護：針對Type-C接口的多對高速差分線(D+/D-, TX/RX)、CC、SBU等信號，需為每條易受攻擊的線路配置獨立的保護二極管，構建*防御網絡。

結論

在數據傳輸速率不斷刷新紀錄、設備互聯日益緊密的時代，接口的穩定與安全是用戶體驗的基石。SLPESD0542U005 ESD保護二極管以其突破性的0.05pF超低結電容、*可靠的40V鉗位能力以及0402封裝的*微型化，為高速USB Type-C及各類前沿數據接口提供了近乎*的靜電防護解決方案。它代表了電子保護器件在高頻、高密度設計挑戰下的*成果，是工程師應對ESD這一“隱形殺手”、確保設備可靠性與數據完整性的戰略性元件。選擇SLPESD0542U005，不僅是為接口增添一道安全屏障，更是為高速互聯的未來投資一份穩定與安心。
