一、產品概述

ESDA14V2L 是一款高性能的靜電放電（ESD）保護二極管，專為電子設備中的靜電防護而設計。它能夠有效保護電路免受靜電放電的損害，確保電子設備在各種使用環境下的穩定性和可靠性。

二、主要特性

• 反向工作最大電壓（VRWM）：12V。在該電壓下，二極管處于截止狀態，漏電流極低，不會對電路的正常工作產生影響。

• 反向擊穿最小電壓（VBR min）：13.3V。當電壓達到或超過此值時，二極管開始導通，為電路提供保護，確保電路免受過電壓的損害。

• 反向漏電流（IR）：1μA。極低的漏電流設計，確保在正常工作狀態下不會引入額外的功耗，特別適用于對功耗敏感的應用場景。

• 鉗位電壓（VC）：19V。在過電壓保護期間，二極管將電路鉗制在19V的安全電壓范圍內，確保電路的安全運行。

• 結電容（CJ）：130pF。適中的電容設計，使其在中頻應用中表現*，適合用于信號線路和數據傳輸，確保信號的完整性和穩定性。

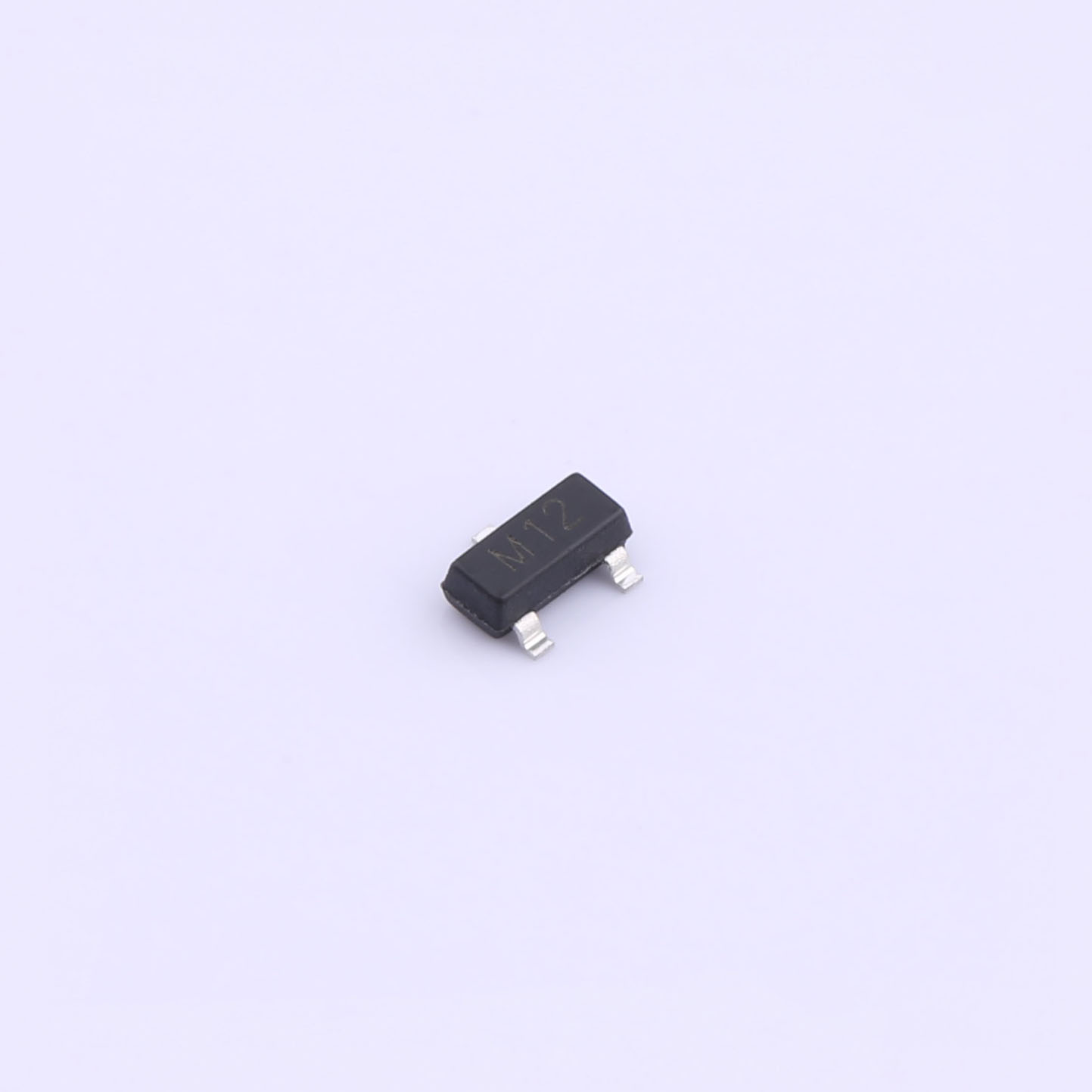

• 封裝類型：SOT-23。標準的SOT-23封裝，體積小、散熱性能好，適合在空間受限的電路板上進行布局和集成。

三、應用場景

ESDA14V2L 廣泛應用于多種電子設備，包括但不限于：

• 消費電子：如智能手機、平板電腦、筆記本電腦等，保護其內部電路免受靜電損害。

• 通信設備：如路由器、交換機、基站等，確保通信信號的穩定傳輸。

• 工業控制：在自動化控制系統中，為敏感的控制電路提供可靠的ESD保護。

• 汽車電子：在汽車的電子系統中，如車載信息娛樂系統、駕駛輔助系統等，提供高效的靜電防護。

四、優勢

1. 高可靠性：低漏電流和低鉗位電壓設計，確保電路在正常工作和過電壓情況下的穩定性。

2. 適中的電容：130pF的結電容，適合中頻應用，不影響信號完整性。

3. 緊湊封裝：SOT-23封裝，節省空間，適合現代電子設備的小型化需求。
